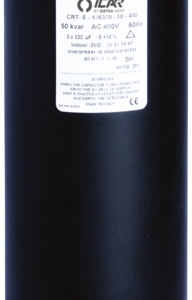

ORTEA-ICAR 电力电容器
技术特征
| 电介质 | 聚丙烯金属化薄膜 |
| 内部连接方式 | 三角型 |
| 安全装置 | 过压拉断保护 |
| 允许过电压 | 24h 1.0 X Un 8h/d 1.1 X Un 30mm/d 1.15 X Un 5mm/d 1.2 X Un 1mm/d 1.3 X Un |
| 最大涌流 | 200ln |
| 最大允许电流 | 2ln（含谐波） |
| 端子间电压测试（常规测试） | 2.15Un, 50Hz, 10秒 |
| 端子间电压测试（型式试验） | 3.00Un, 50Hz, 60秒 |
| 电压测试端子/外壳介 | 3000V, 50Hz, 10秒 |
| 损耗 | <0.2Wkvar |
| 温度等级 | -40℃/D |
| 冷却方式 | 强制通风的自然风冷 |
| 允许湿度 | 95% |
| 使用寿命(50°C) | 130.000工作小时 |
| 使用寿命(55°C) | 100.000工作小时 |
| 海拔高度 | 2000米 |
| 内部填充材料 | 树脂填充，无PCB |
| 端子 | 端子板/螺丝（D≤65毫米） |
| 安装固定 | 螺纹M12螺柱在外壳底部 |
| 防护等级 | IP20 |
| 安装 | 室内 |
| 放电电阻 | 已含 |
| 放电时间 | <3分钟到75V或以下 |
| 适用的标准 | IEC60831-1/2 |
在功率因数校正系统中，ORTEA SpA 奥蒂亚生产的电容器是完全按照国际标准制造的，保证了电容器的高品质。在 ORTEA 奥蒂亚电力电容器中使用的薄膜是被定义为“高密度金属化聚丙烯薄膜”。
与标准聚丙烯电容器相比的主要区别是 薄膜金属化的方式。在标准聚丙烯电容器中，沉积在薄膜表面的金属层厚度是恒定的, 1995年， ICAR BY ORTEA 奥蒂亚开发了一种制造工艺，使其能够获得具有适当调制厚度的金属层，改工艺在电容器领域取得非凡的成果。随后该技术推广到交流电容器中，在功率因数校正方面取得了同样显著的效果。金属化薄膜厚度的调制，达到提高了电容器的性能。
金属化聚丙烯特性被广泛应用于电力电容器中，作为一种介质，技术在金属层之间发生电压击穿时，电容器仍能保持工作状态，在电弧情况下，技术周围的金属化表面被蒸发，但是它能迅速自愈，并不会扩大影响。
在故障情况下，由于过压，过载或正常老化，自愈国产可能会加速，从而在电容器内部产生越来越大的压力。为了防止外壳爆裂，电容器安装了一个过压拉断保护装置，该装置将电容器内部导线的某一点减少了截面，当压力增加时顶部盖子向上凸起，拉断导线防止电容器爆炸，保证安全。
与标准聚丙烯电容器相比的主要区别是 薄膜金属化的方式。在标准聚丙烯电容器中，沉积在薄膜表面的金属层厚度是恒定的, 1995年， ICAR BY ORTEA 奥蒂亚开发了一种制造工艺，使其能够获得具有适当调制厚度的金属层，改工艺在电容器领域取得非凡的成果。随后该技术推广到交流电容器中，在功率因数校正方面取得了同样显著的效果。金属化薄膜厚度的调制，达到提高了电容器的性能。
金属化聚丙烯特性被广泛应用于电力电容器中，作为一种介质，技术在金属层之间发生电压击穿时，电容器仍能保持工作状态，在电弧情况下，技术周围的金属化表面被蒸发，但是它能迅速自愈，并不会扩大影响。
在故障情况下，由于过压，过载或正常老化，自愈国产可能会加速，从而在电容器内部产生越来越大的压力。为了防止外壳爆裂，电容器安装了一个过压拉断保护装置，该装置将电容器内部导线的某一点减少了截面，当压力增加时顶部盖子向上凸起，拉断导线防止电容器爆炸，保证安全。
数码电压稳压器

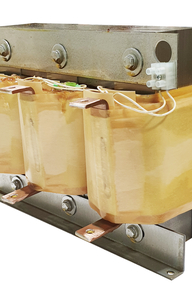

ORTEA-ICAR 电抗器
技术特征
| 适用的标准 | IEC60831-1/2 |
| 额定电压 | 0.23~1.1kv |
| 电感的公差 | ±5% |
| 线性 | 1.8 IN |
| 温度等级 | F155℃ |
| 最大环境温度 | 40℃ |
| 防护等级 | IP00室内安装 |
| 湿度 | 95% |
| 冷却 | 自然冷却 |
| 设计 | 三相，铁芯多气隙 |
| 缠绕材料 | 铝箔/铜线 |
| 内部材料 | 聚酯树脂，H级 |
| 终端接口 | 有孔，或电缆接头 |
| 温度开关 | 在高于33A的电流的电抗器上，为位于每个线圈内部的温度开关提供了一个单独的螺旋端子 |
| 电压 | 250VAC(<5A) |
由于电网中电力电子设备的增加，导致电气系统中谐波增加，从而导致电容器出现各种问题。一个失谐电容系统需要计算出其功率因数校正数值来防止由电容器和电气系统电感阻抗之间的共振引起的损耗。通过在电容器中添加适当的额定的串联电抗器，形成一个低通谐振电路来防止高阶谐波流入电容器中。
Ortea抗谐波电抗器是由高等级釸钢片和铝或铜线圈组成。该原材料取自ORTEA 奥蒂亚自己的工厂，在真空中干燥和浸渍，确保高压耐压，低噪音水平，具有较长的使用寿命。
Ortea抗谐波电抗器是由高等级釸钢片和铝或铜线圈组成。该原材料取自ORTEA 奥蒂亚自己的工厂，在真空中干燥和浸渍，确保高压耐压，低噪音水平，具有较长的使用寿命。
数码电压稳压器

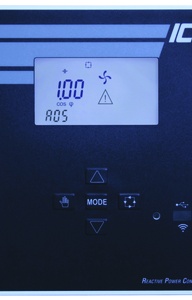

ORTEA-ICAR 控制器
技术特征
| 控制 | 微处理器 |
| 工作电源 | 100~440Vac |
| 频率 | 50Hz/60Hz |
| 电压测量范围 | 100~600V |
| 电流测量范围 | 5A（1A可编程） |
| 电流识别范围 | 从25mA到6A |
| 电流接线方式自动识别 | Yes |
| 可运行于自发电系统 | Yes |
| 功耗 | 9.5VA |
| 输出 | 5A - 250Vac |
| CosΦ调节范围 | 从0.5感性到0.5容性 |
| 切换时间 | 1s~1000s |
| 报警 | Yes |
| 防护等级 | IP54，端子是IP20 |
| 工作温度 | 从-20℃到+60℃ |
| 储存温度 | 从-30℃到+80℃ |
| 端口 | 用于通讯USB或WiFi专用配件 |
| 国际标准 | IEC61010-1;IEC61000-6-2;IEC61000-6-4;UL508;CSA C22-2nr14 |
| 输出 | 8（可扩展至12） |
| 尺寸 | 144x144毫米 |
| 重量 | 0.65公斤 |
无功功率调节器是自动功率因数校正系统的关键。
它是“智能”元器件，负责负载的功率因数调整，其功能是控制电容器租的开关，以保持系统的功率因数达到目标。
奥蒂亚功率因数校正系统中使用的无功功率调节器RPC是为了满足所需的功率因数，同事尽量减少电容器组上的损耗，准确可靠的测量和控制功能在安装和使用中简单直观。
自动功率因数校正系统中，奥蒂亚控制器无需调试，只需要将它连接到线路CT并设置主电流的值， 控制器会再次自动识别，以纠正任何接线错误。
它是“智能”元器件，负责负载的功率因数调整，其功能是控制电容器租的开关，以保持系统的功率因数达到目标。
奥蒂亚功率因数校正系统中使用的无功功率调节器RPC是为了满足所需的功率因数，同事尽量减少电容器组上的损耗，准确可靠的测量和控制功能在安装和使用中简单直观。
自动功率因数校正系统中，奥蒂亚控制器无需调试，只需要将它连接到线路CT并设置主电流的值， 控制器会再次自动识别，以纠正任何接线错误。
数码电压稳压器

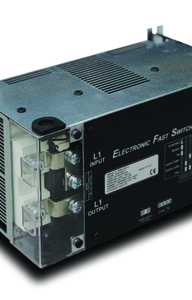

ORTEA-ICAR 晶闸管投切开关
技术特征
| 电压 | 230V...415V |
| 频率 | 50Hz/60Hz |
| 启动 | 使用外部接触无电压不需要24Vdc |
| 占空比最大速度 | 20毫秒开 - 20毫秒关闭 |
| 操作环境温度 | -5/+45℃ |
| 额定容量 | IS050K0IE050K: 50kvar IS100K0IE100K: 100kvar |
| 尺寸(WxDxH) | IS050K0IE050K: 252x126x129.5(mm) IS100K0IE100K: 242x145x132(mm) |
| 重量 | IS050K0IE050K: 3Kg IS100K0IE100K: 3.5Kg |
ICAR可控硅开关的特点如下：
更多优势：
- 开关速度：20ms 开启，20ms 关闭
- 电子元器件：SCR
- 可接入电源：可达100kvar - 400/415V
- 可在没有电抗器的情况下切换电容器
- 带风扇专用于冷却散热器
- 带信号 LED 的保护电路
更多优势：
- 所采用的控制技术避免了产生自损的切换
- 尺寸小巧便利
- 高温保护
- 高速切换时的保护
